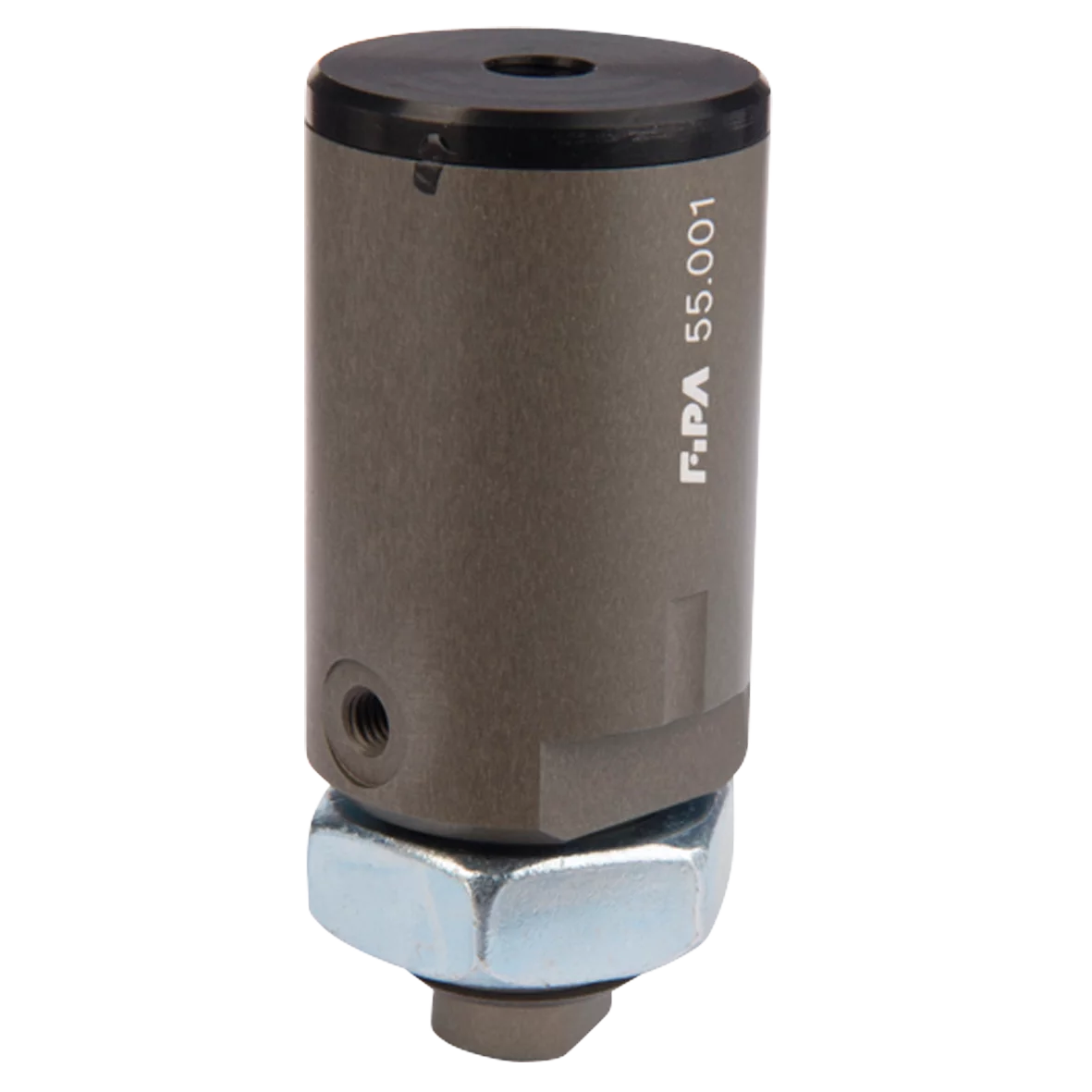

Vakuum-Hubzylinder, vakuumbetrieben, Hub: 25 mm, verdrehsicher (hartcoatiert)

Artikelnummer:55.001

Anmelden um Preise zu sehen

Auf- und Abstapeln von flachen, empfindlichen Werkstücken, z. B. Schilder, Karten, Papier oder Furniere
Geeignet für kurze Taktzeiten und effiziente Produktionsabläufe
Robustes Aluminiumgehäuse, Hartcoat®-beschichtet für hohe Widerstandsfähigkeit
Verdrehgesicherte Kolbenstange für zuverlässigen Betrieb
Besonders geräuscharme Ausführung für lärmarme Arbeitsumgebungen
Version 55.002: zusätzlich geeignet zum Abstapeln und Heben von Blechen oder schweren Teilen
Nicht geeignet für luftdurchlässige Werkstücke
Sondergrößen auf Anfrage

Funktionsbeschreibung:

Anschluss an einen Vakuumerzeuger: Der Hubzylinder wird mit Vakuum beaufschlagt
Schneller Hub und Ansaugen: Der Hubkolben fährt aus, und sobald der Sauger Kontakt mit dem Werkstück hat und Unterdruck entsteht, wird das Werkstück angesaugt
Schnelle Rückbewegung: Der Kolben fährt sofort wieder zurück, sodass nur das oberste Werkstück angehoben wird, ohne die darunterliegenden Werkstücke zu beeinträchtigen
Sicheres Halten: Das Werkstück bleibt fixiert, bis das Vakuum abgeschaltet wird

Bezeichnung	Wert
G1	G1/8
SW	27.0
G2	M5
A	78.0 mm
Ø B	35.0 mm
C	6.0 mm
G3	M8
D	22.0 mm
G4	M22x1.5

Hier finden Sie alle verfügbaren Dokumente, wie z.B Datenblätter, Zertifikate, uvm.

Datei	Dateigröße	Aktionen
datasheet-bds-fipa-55-000-hubzylinder.pdf	738.53 KB	Download

Hier finden Sie alle verfügbaren CAD-Dateien zum Herunterladen.

Anmelden um CAD-Dateien herunterzuladen

CAD-Dateien werden nur registrierten Benutzern zur Verfügung gestellt. Bitte melden Sie sich mit Ihrem bestehenden FIPA-Kundenkonto an oder erstellen Sie ein neues Kundenkonto.
