<ul>
<li>Suitable for compressed air applications</li>
<li>Model 36.060: e.g. for reducing cycle times when used with ejectors without integrated valve technology</li>
<li>Example: Vacuum and blow-off control for multi-stage ejectors (e.g. 65.410)
<ul>
<li>1× compressed air supply for vacuum generation</li>
<li>1× compressed air supply for blow-off</li>
</ul>
</li>
<li>Model 36.061: e.g. used as a control valve for blow-off in 3/2-way vacuum valves</li>
<li>Robust yet lightweight housing for industrial applications</li>
<li>Included in delivery: 24 V DC coil and DIN connector 10.006, protection class IP65</li>
</ul>

<ul>
<li>Geeignet für den Einsatz mit Druckluft</li>
<li>Modell 36.060: z. B. zur Reduzierung der Taktzeiten bei Ejektoren ohne integrierte Ventiltechnik</li>
<li>Beispiel: Vakuum- und Abblassteuerung für Mehrkammer-Ejektoren (z. B. 65.410)
<ul>
<li>1× Druckluftanschluss für die Vakuumerzeugung</li>
<li>1× Druckluftanschluss zum Abblasen</li>
</ul>
</li>
<li>Modell 36.061: z. B. als Steuerventil für die Abblasfunktion bei 3/2-Wege-Vakuumventilen</li>
<li>Robustes und gleichzeitig leichtes Gehäuse für den industriellen Einsatz</li>
<li>Im Lieferumfang enthalten: 24 V DC-Spule und DIN-Stecker 10.006, Schutzart IP65</li>
</ul>

Solenoid valves for compressed air

Plug and solenoid 24 V/DC included in delivery
Power input 3.8 W
Nominal flow rate at 6 bar 37.2 m3/h
Protection category IP65

Designation	Value
Ø d1	4.25 mm
H	38.0 mm
G1	G1/8
G2	M4
B	25.0 mm
A	35.0 mm
C	153.0 mm
F	16.0 mm
D	100.0 mm
E	18.0 mm

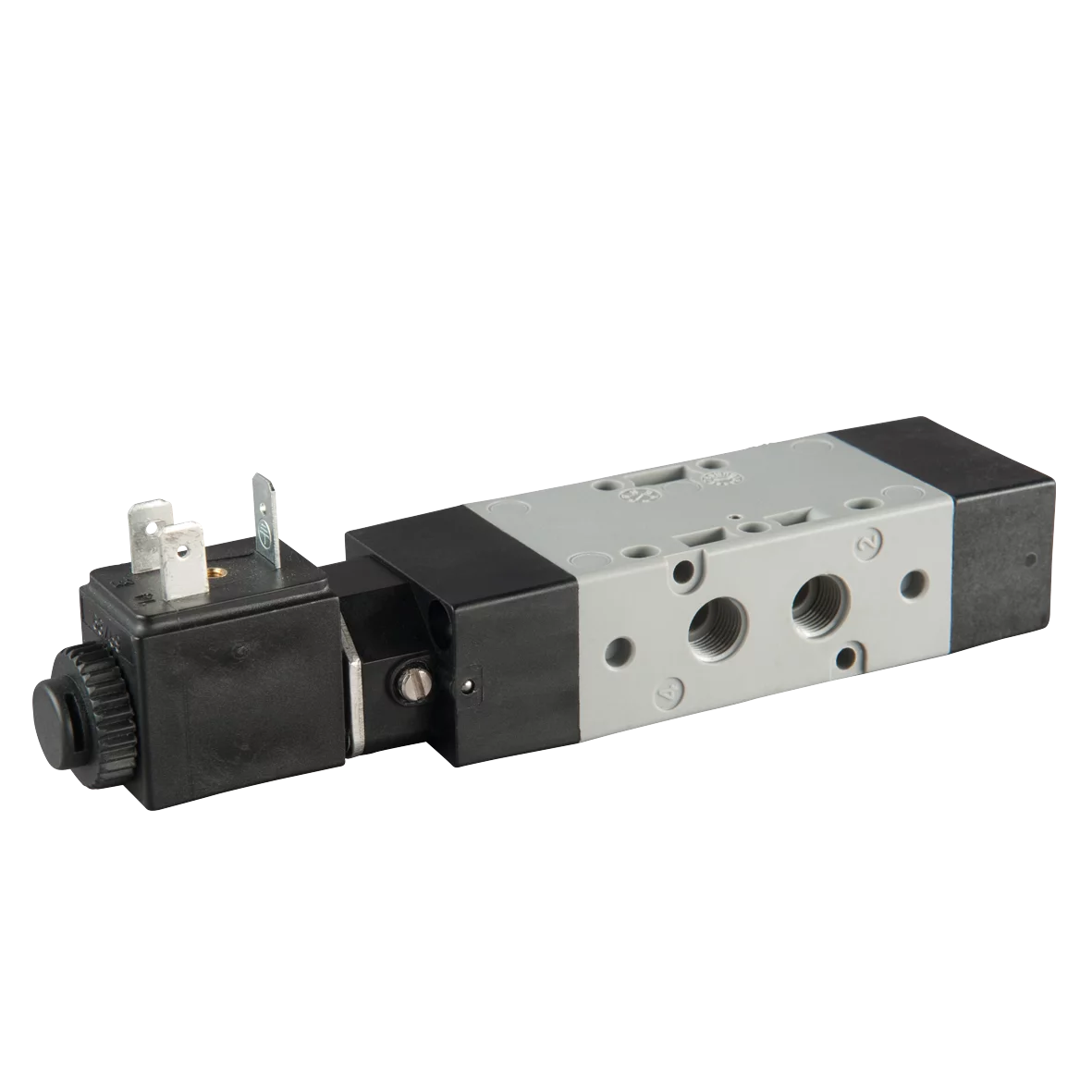

5/2 way solenoid valve for compressed air, G1/8-female, spring return, IXEF

Wiring diagrams

Application example
