<ul>
<li>High suction power for fast evacuation and short gripping time</li>
</ul>
<ul>
<li>Easy installation directly in the vacuum line</li>
</ul>
<ul>
<li>Rectangular design enables space-conserving parallel mounting of several ejector boxes</li>
</ul>
<ul>
<li>Replaceable silencer filter element</li>
</ul>
<ul>
<li>Compressed air and vacuum connection via quick fittings, exhaust via rectangular silencer</li>
</ul>
 Type -S with mechanical / electrical vacuum switch:
<ul>
<li>Monitoring of vacuum circuits for high process reliability</li>
<li>NO/NC switching function</li>
<li>Factory setting: -534 mbar (-7.7 psi)</li>
<li>Contact capacity: 3 A at 250 V</li>
<li>Regulating range: -200 to -667 mbar (-2.9 to -9.7 inHg)</li>
<li>Repeat accuracy: ± 50 mbar (± 1.5 inHg)</li>
<li>Hysteresis: -200 mbar (-2.9 inHg)</li>
</ul>

<ul>
<li>Hohe Saugleistung für schnelle Evakuierung und dadurch reduzierte Greifzeit</li>
<li>Einfache Montage direkt in der Schlauchleitung</li>
<li>Rechteckige Bauform ermöglicht Platz sparende Parallelschaltung mehrerer Ejektorboxen</li>
<li>Auswechselbares Schalldämpfer-Filterelement</li>
<li>Druckluft- und Vakuumanschluss über Push-In Fitting, Abluftauslass über rechteckigen Schalldämpfer</li>
</ul>
 Type -S mit mechanischem / elektrischem Vakuumschalter:
<ul>
<li>Überwachung von Vakuumkreisen für hohe Prozesssicherheit</li>
<li>Wechsler-Funktion zur Umschaltung NO / NC</li>
<li>Werkseinstellung: -534 mbar (-7.7 psi)</li>
<li>Kontaktbelastbarkeit: 3 A bei 250 V</li>
<li>Einstellbereich: -200 bis -667 mbar (-2.9 bis -9.7 inHg)</li>
<li>Wiederholgenauigkeit: ± 50 mbar (± 1.5 inHg)</li>
<li>Hysterese: -200 mbar (-2.9 inHg)</li>
</ul>

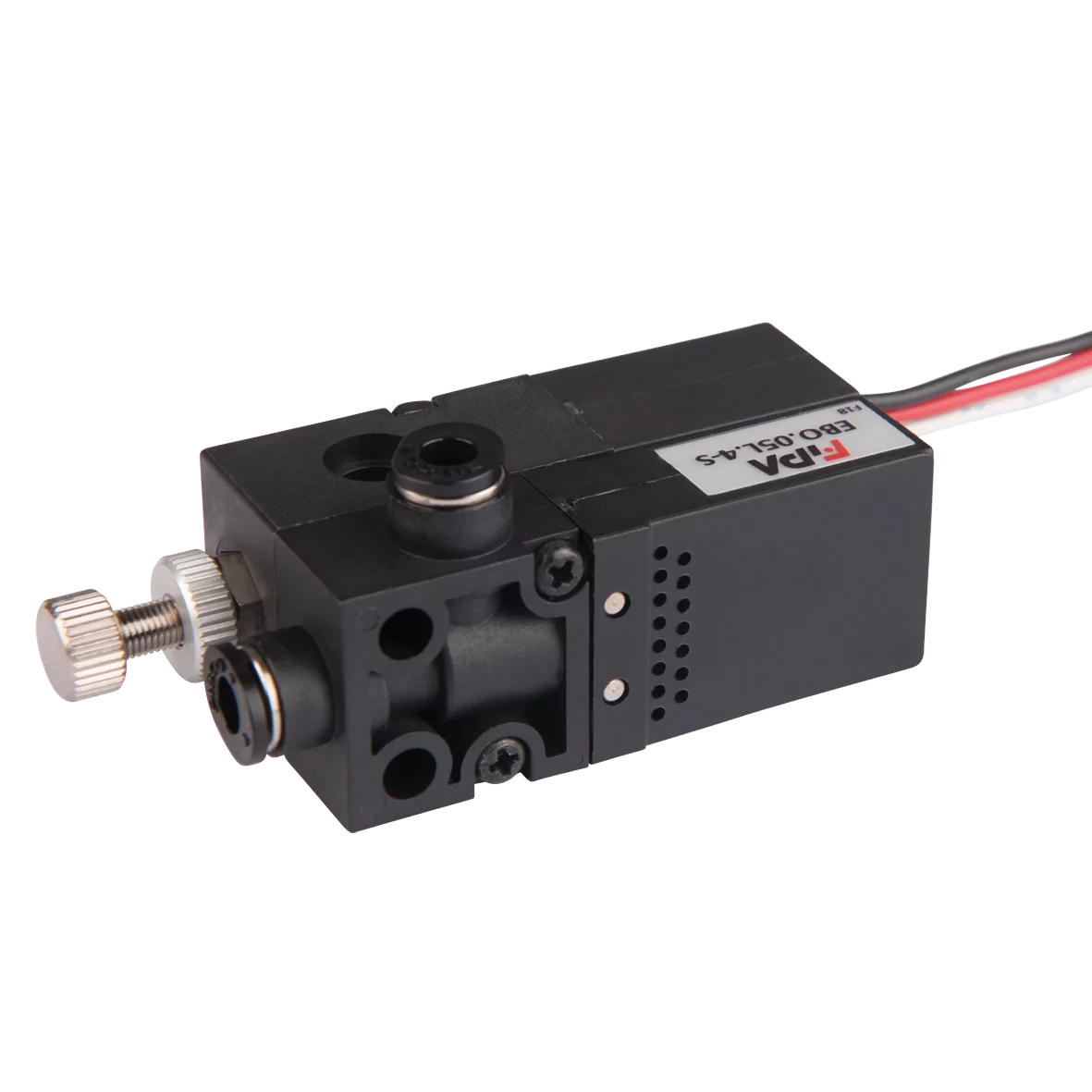

EBO Ejector boxes

Nozzle diameter: 0.5 mm
Air consumption: 11.5 Nl/min
Final vacuum: 68 %

Connections:
Vacuum connection V: 4 mm
Compressed air connection P: 4 mm
Easy installation directly in the hose line

Designation	Value
L1	6.6 mm
Ø D1	4.0 mm

File	Filesize	Actions
datasheet-bds-fipa-ebo-basis-ejektoren-en-master.pdf	1.67 MB	Download
Ejectors-Overview_en.pdf	1.1 MB	Download

Ejector box with mechanical vacuum switch, suction power 12 Nl/min

Model selection:
