<ul>
<li>Functions: Vacuum ON/OFF, venting, or blow-off</li>
<li>High flow rate in a compact design for short evacuation times and rapid vacuum buildup</li>
<li>Compressed air assist for very short switching times</li>
<li>NC/NO function: Connections for vacuum supply and blow-off/venting can be swapped</li>
<li>Workpiece retention during power failure (NO)</li>
<li>Robust yet lightweight housing for flexible applications</li>
<li>24 V DC coil and DIN connector included</li>
</ul>

<ul>
<li>Funktionen: Saugen EIN/AUS, Belüften oder Abblasen</li>
<li>Hoher Durchsatz bei kompakter Bauform für kurze Evakuierungszeiten und schnellen Vakuumaufbau</li>
<li>Druckluftunterstützung für sehr kurze Schaltzeiten</li>
<li>Funktion NC/NO: Anschlüsse für Vakuumversorgung und Abblasen/Entlüften können getauscht werden</li>
<li>Werkstückhaltung bei Stromausfall (NO)</li>
<li>Robustes und gleichzeitig leichtes Gehäuse für den flexiblen Einsatz</li>
<li>Spule 24 V DC und DIN-Stecker im Lieferumfang enthalten</li>
</ul>

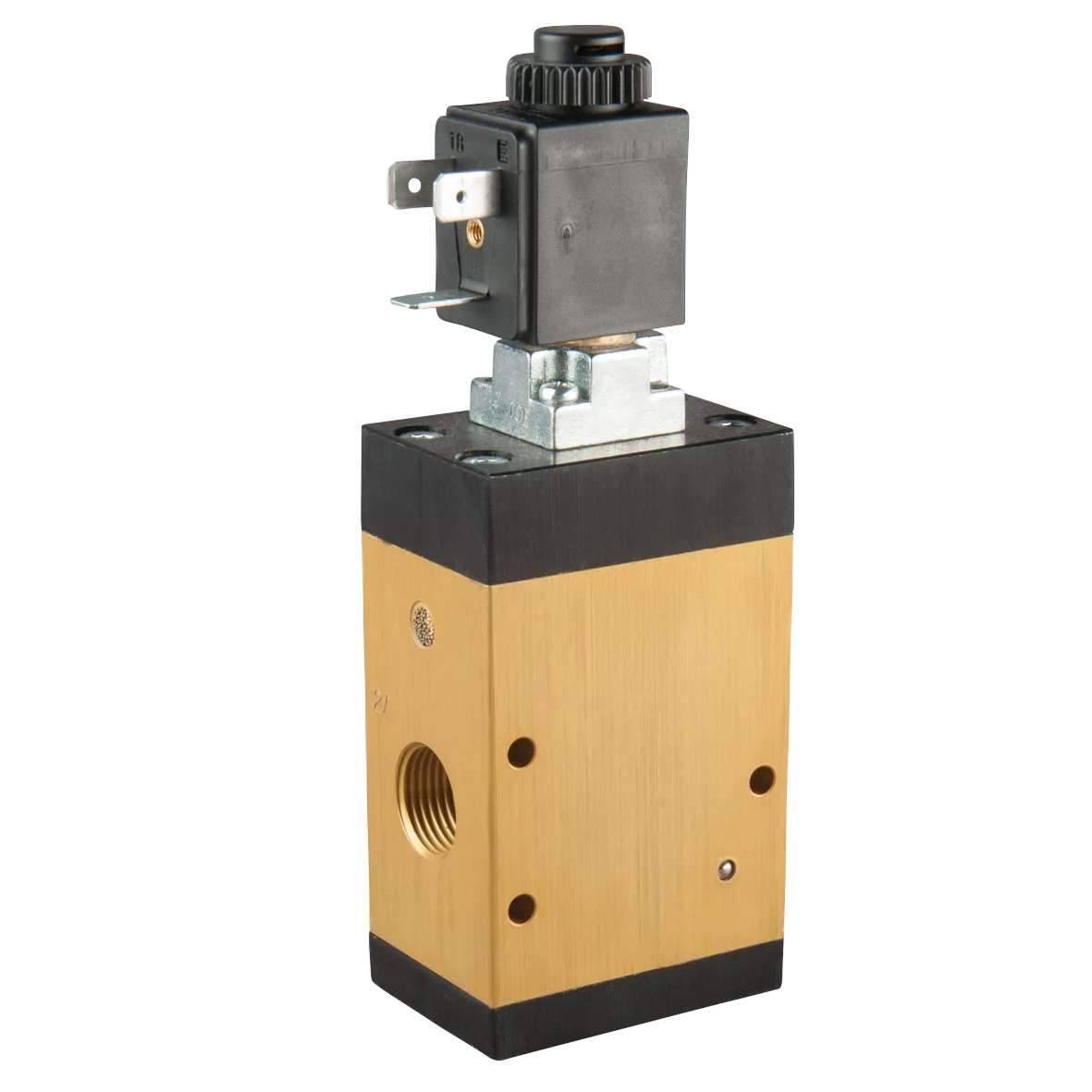

3/2 way solenoid vacuum valves, pneumatically supported, with spring reset

Nominal width 10 mm
Connection (P)  G3/8
Connection (A)  G3/8
Nominal voltage DC 24V
Pressure range -0.99 - 0 bar
Included coil 24 V (DC)

Designation	Value
G1	G3/8
G2	G3/8
B	83.0 mm
C	137.0 mm
F	32.8 mm
G3	G3/8
D	40.0 mm
E	33.0 mm
d1	4.5 mm
G4	G1/8

3/2 way solenoid valve for vacuum, NO, spring return, with 24 VDC coil, with plug

Wiring diagram: basic position

Wiring diagram: how to combine vacuum valve with pneumatic control valve for blow-off
