<ul>
<li>Functions: Vacuum ON/OFF, venting, or blow-off</li>
<li>High flow rate in a compact design for short evacuation times and rapid vacuum buildup</li>
<li>Valve control requires no compressed air connection thanks to internal vacuum pilot</li>
<li>Required minimum vacuum: 40 %</li>
<li>Short switching times for fast process cycles</li>
<li>Workpiece retention during power failure (NO)</li>
<li>Robust yet lightweight housing for flexible applications</li>
<li>Supplied without coil and connector; please order separately, power consumption: 24 V DC: 5 W, 230 V AC: 5 VA</li>
</ul>

<ul>
<li>Funktionen: Saugen EIN/AUS, Belüften oder Abblasen</li>
<li>Hoher Durchsatz bei kompakter Bauform für kurze Evakuierungszeiten und schnellen Vakuumaufbau</li>
<li>Ventilsteuerung ohne Druckluftanschluss dank interner Vakuumvorsteuerung</li>
<li>Erforderliches Mindestvakuum: 40 %</li>
<li>Kurze Schaltzeiten für schnelle Prozesszyklen</li>
<li>Werkstückhaltung bei Stromausfall (NO)</li>
<li>Robustes und gleichzeitig leichtes Gehäuse für flexible Einsatzmöglichkeiten</li>
<li>Lieferung ohne Spule und Stecker; bitte separat bestellen, Leistungsaufnahme: 24 V DC: 5 W, 230 V AC: 5 VA</li>
</ul>

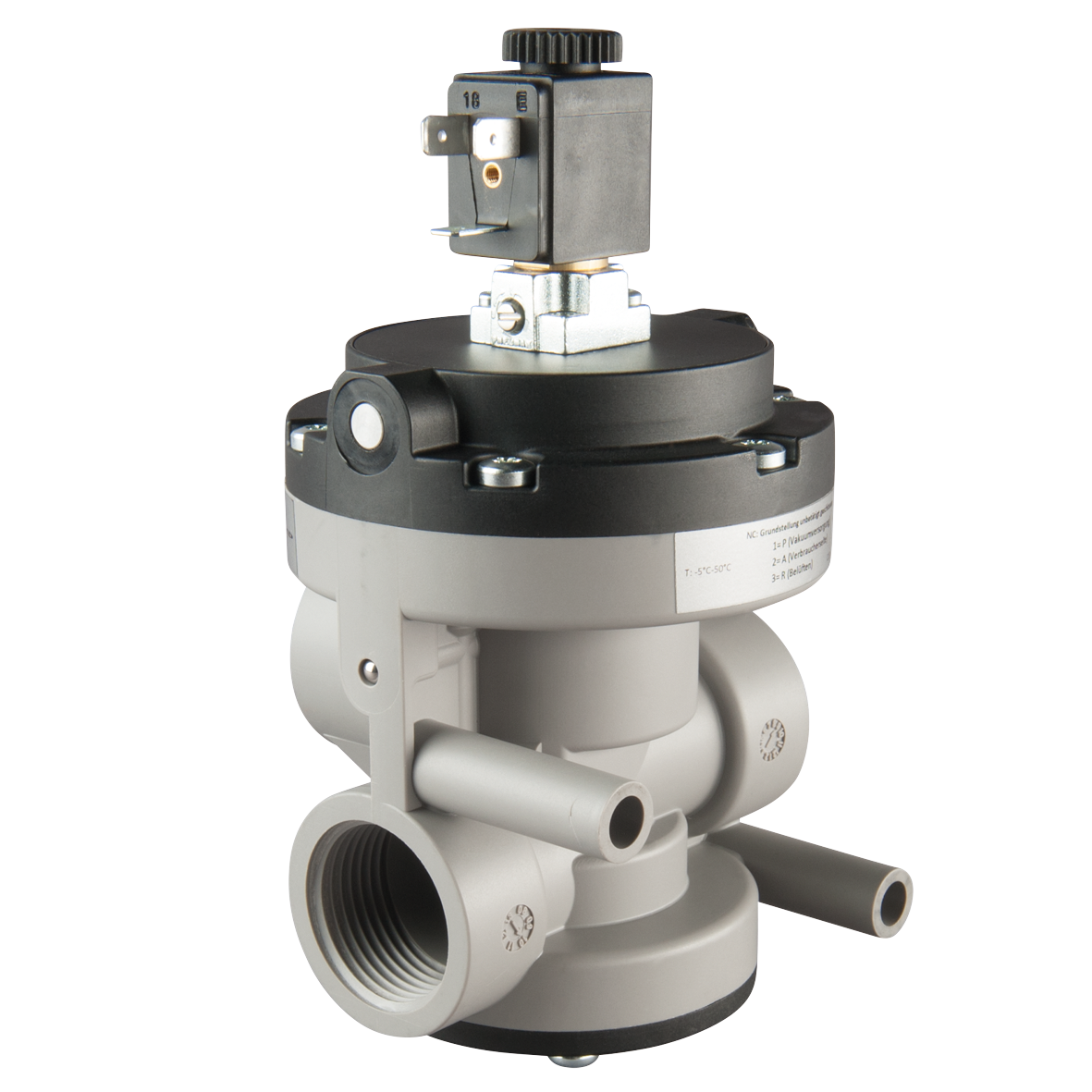

3/2 way solenoid vacuum valves, internally vacuum pilot operated

Nominal width: 25 mm
Connection (P):  G1
Connection (A):  G1
Suction power 90 m3/h
Optional Coil 10.0052/24VDC or 10.0058/230VAC, plug 10.006

Designation	Value
G1	G1
G2	G1
B	124.0 mm
C	178.0 mm
F	58.0 mm
G3	G1
D	63.0 mm
E	22.0 mm
d1	8.2 mm
Ø A	94.0 mm

Sales Partner

3/2 way solenoid valve for vacuum, internally vacuum pilot operated, NC, IXEF housing
