<ul>
<li>Functions: Vacuum ON/OFF, venting, or blow-off</li>
<li>High flow rate in a compact design for short evacuation times and rapid vacuum buildup</li>
<li>Compressed air assist for very short switching times</li>
<li>NC/NO function: Connections for vacuum supply and blow-off/venting can be swapped</li>
<li>Workpiece retention during power failure (NO)</li>
<li>Robust yet lightweight housing for flexible applications</li>
<li>Supplied without coil and connector; please order separately, power consumption: 24 V DC: 5 W, 230 V AC: 5 W</li>
</ul>

<ul>
<li>Funktionen: Saugen EIN/AUS, Belüften oder Abblasen</li>
<li>Hoher Durchsatz bei kompakter Bauform für kurze Evakuierungszeiten und schnellen Vakuumaufbau</li>
<li>Druckluftunterstützung für sehr kurze Schaltzeiten</li>
<li>Funktion NC/NO: Anschlüsse für Vakuumversorgung und Abblasen/Entlüften können getauscht werden</li>
<li>Werkstückhaltung bei Stromausfall (NO)</li>
<li>Robustes und gleichzeitig leichtes Gehäuse für den flexiblen Einsatz</li>
<li>Lieferung ohne Spule und Stecker; bitte separat bestellen, Leistungsaufnahme: 24 V DC: 5 W, 230 V AC: 5 W</li>
</ul>

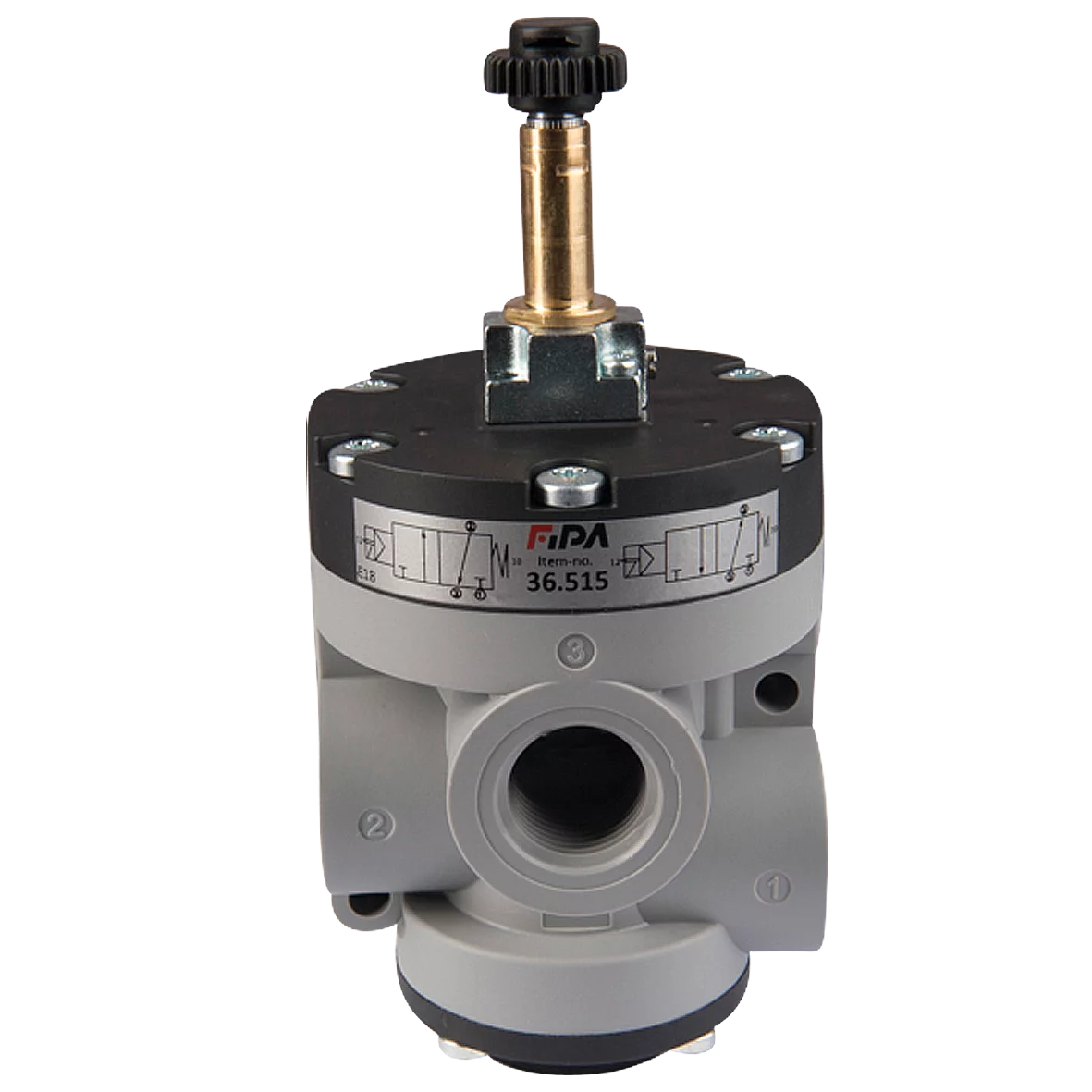

3/2 way solenoid vacuum valves, pneumatically supported, with spring reset

Nominal width 15 mm
Connection (P)  G1/2
Connection (A)  G1/2
Nominal voltage DC 24V
Control pressure min. 2.5 bar (absolute)
Suction power 20 m³/h
Optional Coil 10.0052/24VDC or 10.0058/230VAC, plug 10.006
IXEF-body

Designation	Value
G1	G1/2
G2	G1/2
B	101.0 mm
C	155.0 mm
F	55.0 mm
G3	G1/2
D	63.0 mm
E	22.5 mm
d1	6.5 mm
G4	G1/8
Ø A	75.0 mm

3/2 way solenoid valve for vacuum, NO/NC, spring return, without coil and plug

Wiring diagram: basic position

Wiring diagram: how to combine vacuum valve with pneumatic control valve for blow-off
