<ul>
<li>Functions: Vacuum ON/OFF, venting, or blow-off</li>
<li>High flow rate in a compact design for short evacuation times and rapid vacuum buildup</li>
<li>Compressed air assist for very short switching times</li>
<li>NC/NO function: Connections for vacuum supply and blow-off/venting can be swapped</li>
<li>Workpiece retention during power failure (NO)</li>
<li>Robust yet lightweight housing for flexible applications</li>
<li>Supplied without coil and connector; please order separately, power consumption: 24 V DC: 5 W, 230 V AC: 5 W</li>
</ul>

<ul>
<li>Funktionen: Saugen EIN/AUS, Belüften oder Abblasen</li>
<li>Hoher Durchsatz bei kompakter Bauform für kurze Evakuierungszeiten und schnellen Vakuumaufbau</li>
<li>Druckluftunterstützung für sehr kurze Schaltzeiten</li>
<li>Funktion NC/NO: Anschlüsse für Vakuumversorgung und Abblasen/Entlüften können getauscht werden</li>
<li>Werkstückhaltung bei Stromausfall (NO)</li>
<li>Robustes und gleichzeitig leichtes Gehäuse für den flexiblen Einsatz</li>
<li>Lieferung ohne Spule und Stecker; bitte separat bestellen, Leistungsaufnahme: 24 V DC: 5 W, 230 V AC: 5 W</li>
</ul>

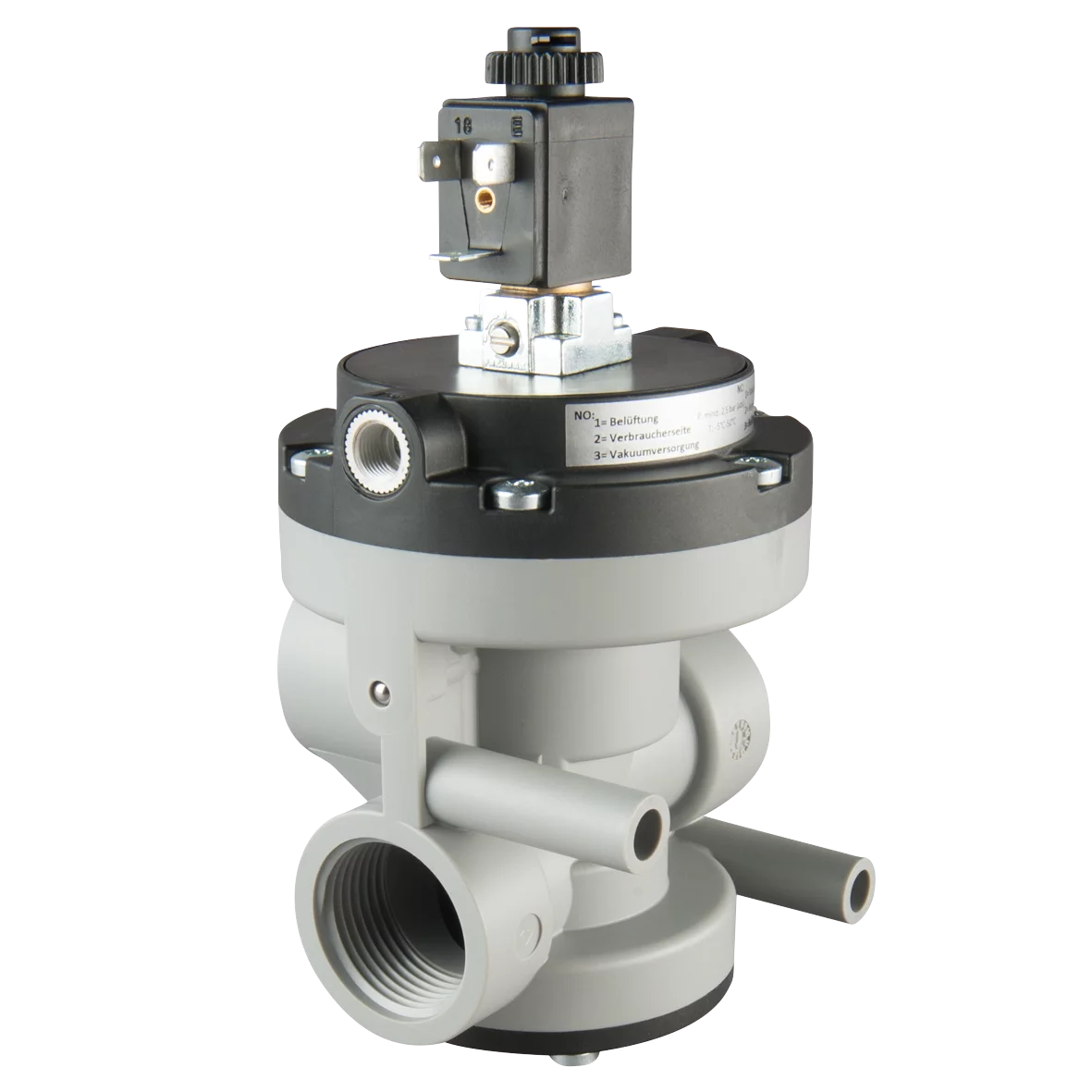

3/2 way solenoid vacuum valves, pneumatically supported, with spring reset

Nominal width 25 mm
Connection (P)  G1
Connection (A)  G1
Nominal voltage DC 24V
Control pressure min. 2.5 bar (absolute)
Suction power 90 m3/h
Optional Coil 10.0052/24VDC or
10.0058/230VAC, plug 10.006
IXEF-body

Designation	Value
G1	G1
G2	G1
B	114.5 mm
C	168.5 mm
F	58.0 mm
G3	G1
D	63.0 mm
E	22.0 mm
d1	6.9 mm
G4	G1/8
Ø A	92.0 mm

3/2 way solenoid valve for vacuum, NO/NC, spring return, without coil and plug

Wiring diagram: basic position

Wiring diagram: how to combine vacuum valve with pneumatic control valve for blow-off
