    Product Image
    Weitere Artikel

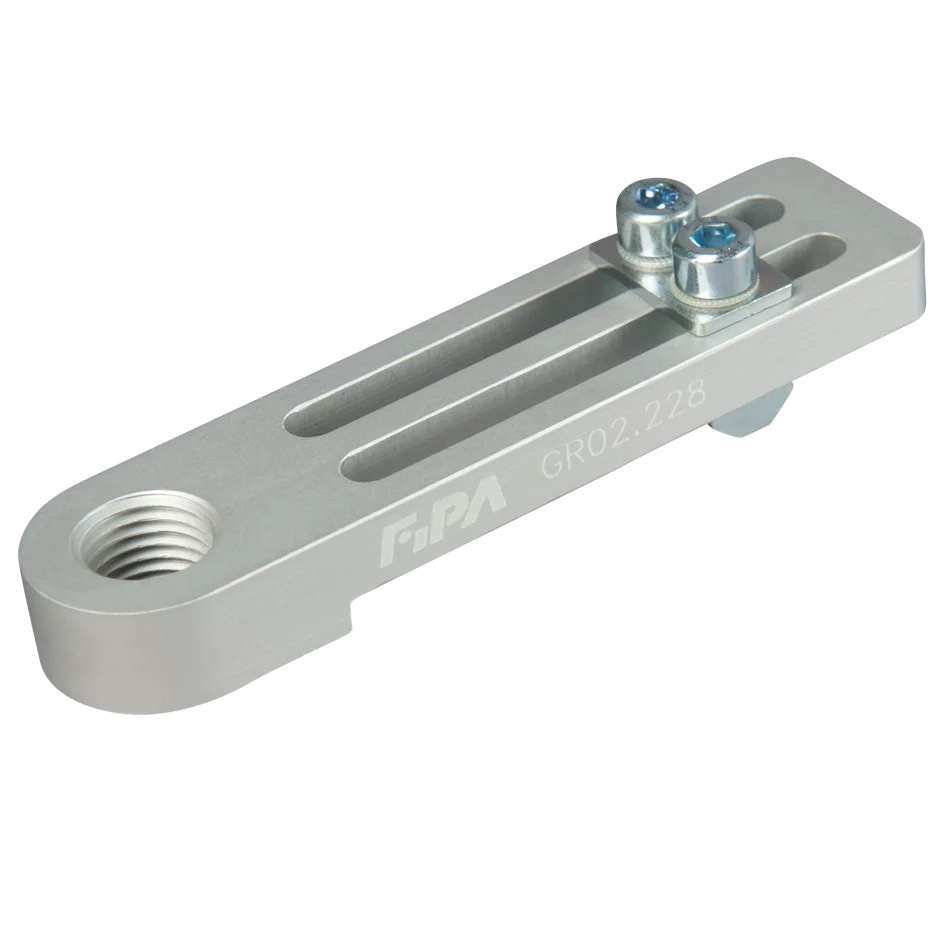

    S/MLine Winkelverschraubung, verstellbar Gewinde M14x1,5

    Artikelnummer:GR02.228

    Anmelden um Preise zu sehen
    Loading...
    • Befestigung der Innengreifer über Gewinde an Profilen
    • Halteelement mit Verschraubung ermöglicht Abwärtsbewegung des Kolbens des Innengreifers, Werkstück wird gedrückt
    • Passend für Innengreifer GR04 mit Index F
    • Nutensteine und Schrauben im Lieferumfang enthalten
    Product Dimensional Drawing Image
    BezeichnungWert
    B99.0 mm
    A24.0 mm
    C22.0 mm
    GM14x1.5
    F8.5 mm
    D55.0 mm
    E12.0 mm
    Hier finden Sie alle verfügbaren Dokumente, wie z.B Datenblätter, Zertifikate, uvm.
    DateiDateigrößeAktionen
    datasheet-bds-fipa-gr02-227-winkelverschraubungen-innengreifer.pdf417.08 KB Download
    Hier finden Sie alle verfügbaren CAD-Dateien zum Herunterladen.

    Anmelden um CAD-Dateien herunterzuladen

    CAD-Dateien werden nur registrierten Benutzern zur Verfügung gestellt. Bitte melden Sie sich mit Ihrem bestehenden FIPA-Kundenkonto an oder erstellen Sie ein neues Kundenkonto.
