    Product Image
    Weitere Artikel

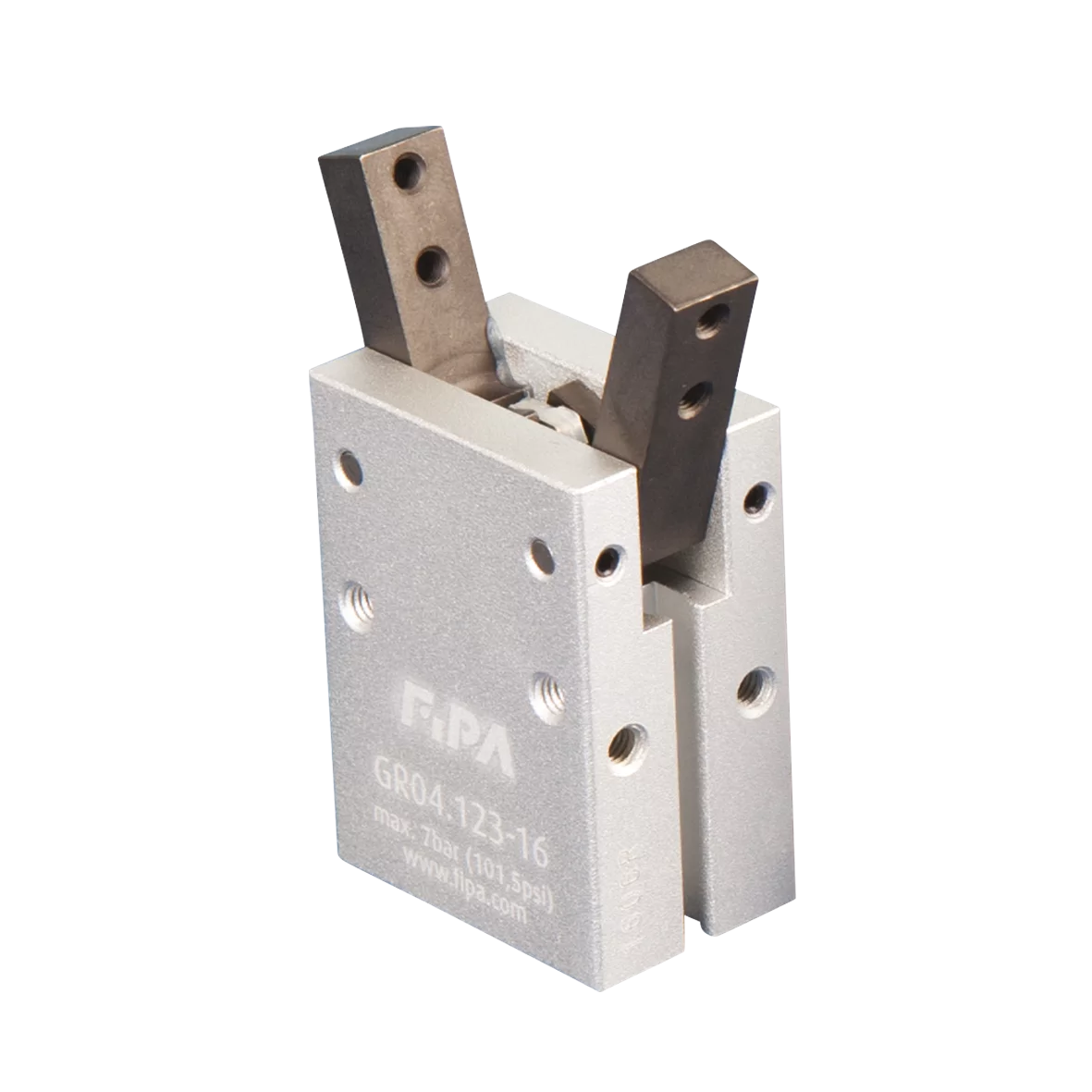

    2-Finger Winkelgreifer 40°, Kolben-Ø 16 mm, Schließkraft bei 6 bar 47 N

    Artikelnummer:GR04.123-16

    Anmelden um Preise zu sehen
    Loading...
    • Greifer für Hinterschneidungen, Spannen, Montieren und „Pick & Place”-Anwendungen
    • Doppeltwirkend: Innen- und Außengreifen sowie kurze Taktzeiten, je ein Druckluftanschluss für Öffnen und Schließen
    • Gehäuse aus hochfester Aluminiumlegierung, Backen aus Stahl
    • Adaptierung von kundenspezifischen Greifbacken
    • Optionale Erfassung der Kolbenstellung
    • Medium: gefilterte und geölte/ungeölte Luft
    • PNP- und NPN-Sensoren: T-Nut (gerade) für Sensoren: GR04.203P, GR04.203N
    Product Dimensional Drawing Image
    BezeichnungWert
    H9.0 mm
    L26.0 mm
    B64.0 mm
    A34.0 mm
    C45.5 mm
    F24.0 mm
    D22.0 mm
    RM4
    I6.0 mm
    K8.0 mm
    S14.0 mm
    EM5
    M14.0 mm
    N3.0 mm
    U25.5 mm
    V7.5 mm
    T21.0 mm
    W12.0 mm
    PM4
    Hier finden Sie alle verfügbaren Dokumente, wie z.B Datenblätter, Zertifikate, uvm.
    DateiDateigrößeAktionen
    datasheet-bds-fipa-gr04-123-2-finger-winkelgreifer.pdf1.38 MB Download
    Hier finden Sie alle verfügbaren CAD-Dateien zum Herunterladen.

    Anmelden um CAD-Dateien herunterzuladen

    CAD-Dateien werden nur registrierten Benutzern zur Verfügung gestellt. Bitte melden Sie sich mit Ihrem bestehenden FIPA-Kundenkonto an oder erstellen Sie ein neues Kundenkonto.
