    Product Image
    Weitere Artikel

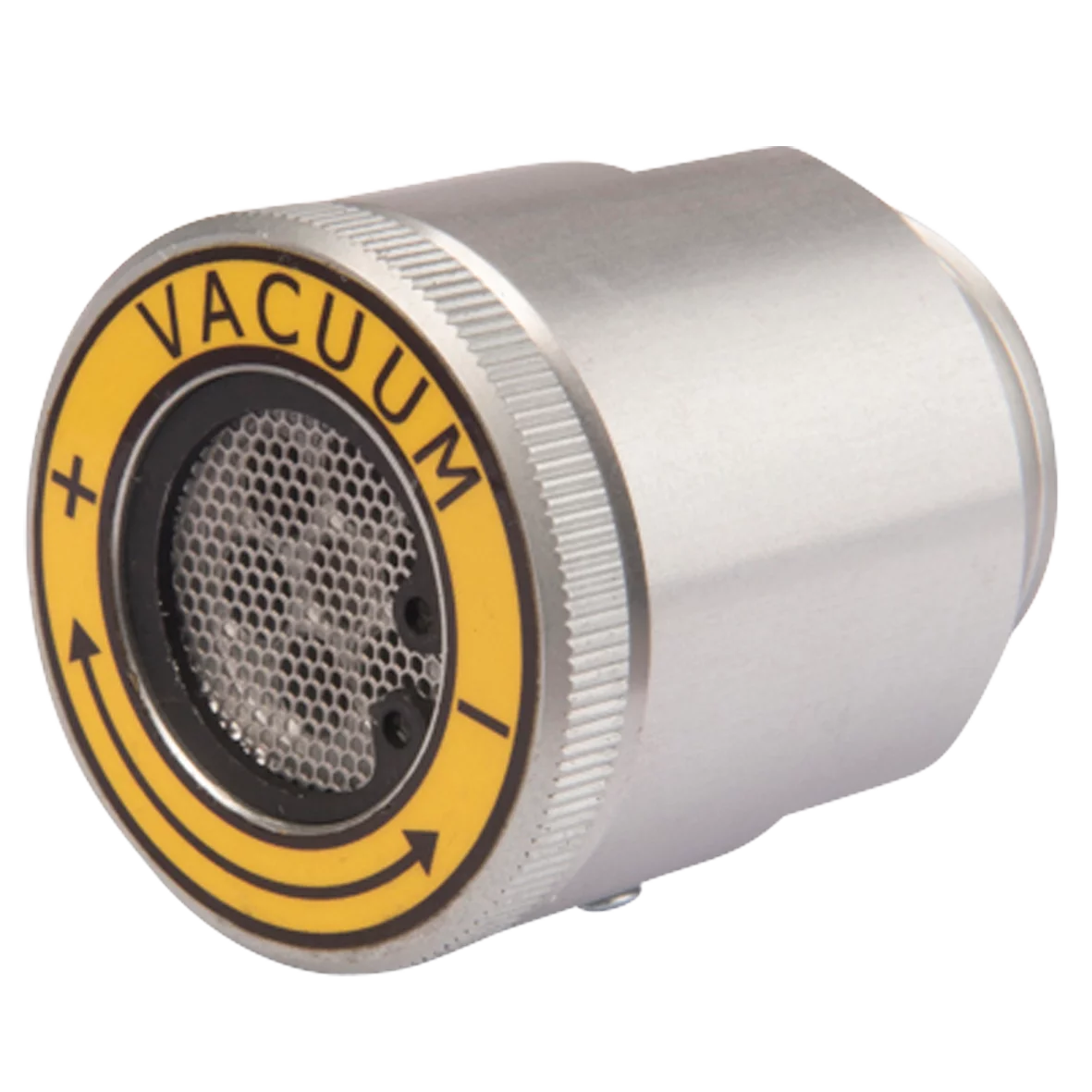

    Vakuum Regelventil mit G1" Außengewinde

    Artikelnummer:73.003

    Anmelden um Preise zu sehen
    Loading...
    • Einstellung eines konstanten Vakuumniveaus beim Handling von Werkstücken mit unterschiedlicher Luftdurchlässigkeit oder Leckage
    • Einsatz als Sicherheitsventil für trockenlaufende Drehschieberpumpen im Dauerbetrieb unter Maximalvakuum
    • Automatische Vakuumregulierung durch kontrollierte Belüftung bei Erreichen des voreingestellten Vakuumgrades
    • Manuelle Feinjustierung über Feingewinde mit mechanischer Öffnung durch Federbelastung
    • Einfache Einstellung des Vakuumschwellenwerts:
      • Drehen in Richtung Plus (+) erhöht den Vakuumschwellenwert, ab dem Fremdluft angesaugt wird
      • Drehen in Richtung Minus (–) reduziert den Vakuumschwellenwert
    • Optional als Sicherheits- bzw. Vakuumbegrenzungsventil für Seitenkanalverdichter erhältlich (Ventildurchmesser und Ansaugstutzen des Verdichters müssen übereinstimmen)

    Hinweis:

    73.002: der obere Grenzwert des Regelbereiches ist abhängig vom Volumenstrom des Vakuumerzeugers
    • 60 mbar bei 2,7 m3/h
    • 120 mbar bei 8,4 m3/h
    • 170 mbar bei 16 m3/h
    Product Dimensional Drawing Image
    BezeichnungWert
    G1G1
    SW40.0
    A55.0 mm
    Ø B45.0 mm
    C9.0 mm
    D12.0 mm
    Hier finden Sie alle verfügbaren Dokumente, wie z.B Datenblätter, Zertifikate, uvm.
    DateiDateigrößeAktionen
    datasheet-bds-fipa-73-002-vakuumregler.pdf466.26 KB Download
