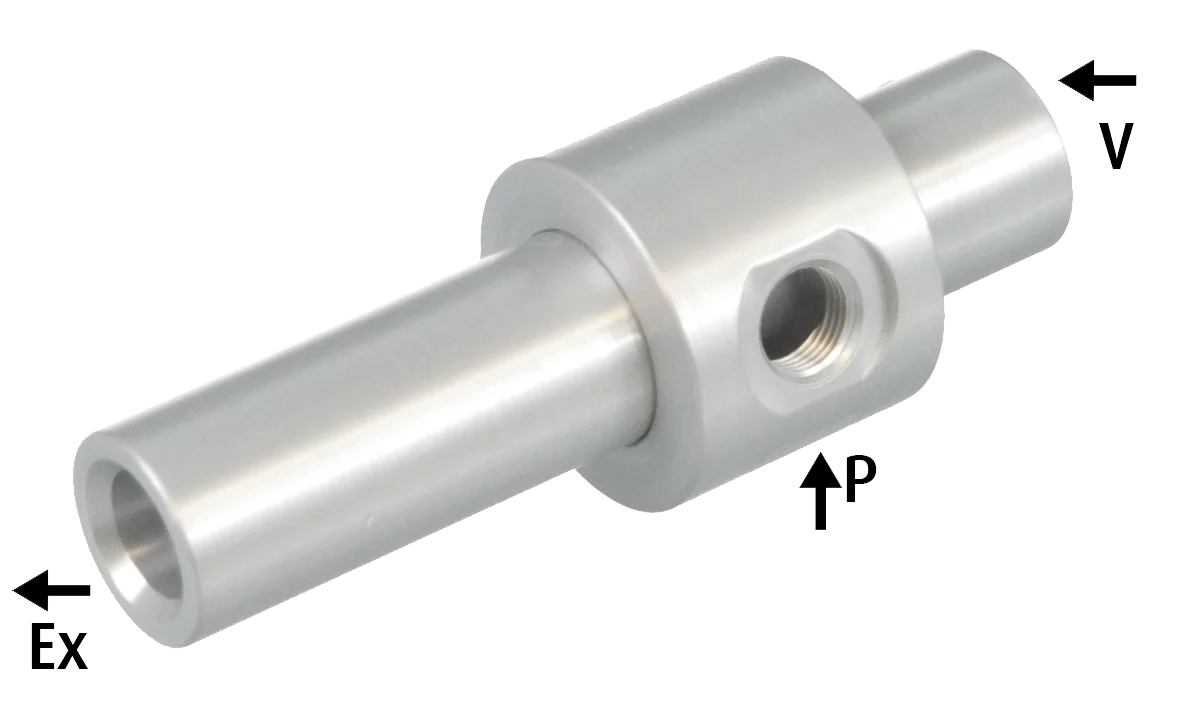

    Product Image
    Weitere Artikel

    Vakuumförderer G1/8-IG (2,5 - 7 bar), Düsendurchmesser 6,5 mm

    Artikelnummer:65.742

    Anmelden um Preise zu sehen
    Loading...
    • Sehr hohe Saugleistung für großen Transportdurchsatz und effiziente Förderprozesse
    • Schonender Produkttransport von pulverförmigen Stoffen oder Stückgut, z. B. Granulate, Tabletten oder Späne
    • Absaugung von nicht aggressiven Dämpfen oder Gasen möglich
    • Robuste, wartungsfreie Konstruktion ohne bewegte Teile – geeignet für raue Einsatzbedingungen
    • Keine Wärmeentwicklung und damit keine Entzündungsgefahr während der Förderung
    • Hohe Flexibilität bei der Integration in Greifer- und Fördersysteme durch beliebige Einbaulage
    • Ausführung 65.752: Vakuum- und Auslassanschlüsse beidseitig über G3/8-Innengewinde (siehe Zeichnung)


    Hinweise

    • Die maximale Förderlänge ist abhängig von Betriebsdruck, Fördermenge und Fördergut
    • Faustregel für die Leitungsaufteilung:
      • Ansaugung des Förderguts bis zum Ejektor: ca. 2/3 der Gesamtleitungslänge
      • Ejektor bis zum Zielort: ca. 1/3 der Gesamtleitungslänge
    • Vor der Inbetriebnahme wird ein kundenseitiger Praxistest empfohlen
    • Bei größeren Entfernungen können mehrere Ejektoren hintereinander installiert werden

    Funktionsprinzip

    Funktionsprinzip
    Product Dimensional Drawing Image
    BezeichnungWert
    H18.0 mm
    G1M4
    G2G1/8
    Ø B18.5 mm
    F19.0 mm
    Ø A6.5 mm
    Ø C32.0 mm
    D30.0 mm
    E89.0 mm
    J25.0 mm
    Hier finden Sie alle verfügbaren Dokumente, wie z.B Datenblätter, Zertifikate, uvm.
    DateiDateigrößeAktionen
    datasheet-bds-fipa-65-742-foerderejektoren-grosser-durchgang.pdf1015.32 KB Download
    Ejektoren-Übersicht_de.pdf1.09 MB Download
