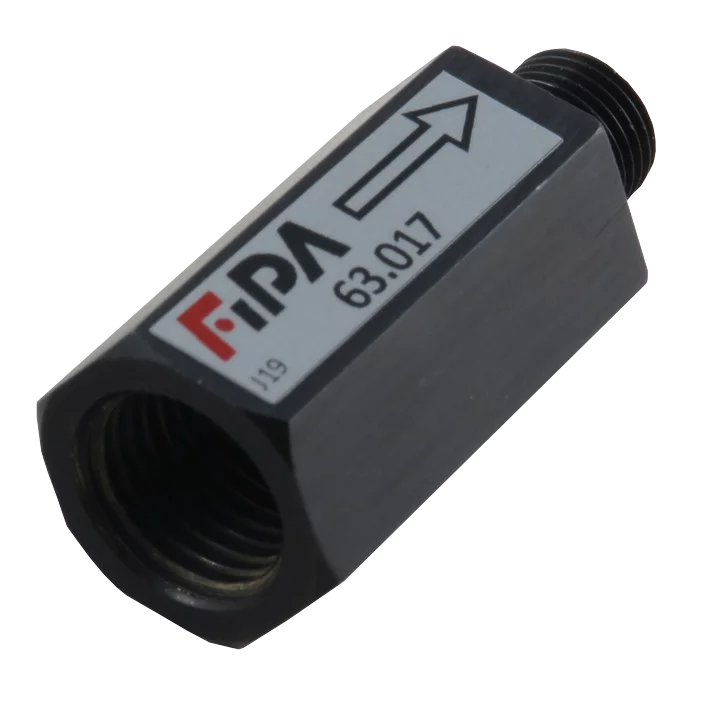

    Strömungsventil, unten G1/4-IG, oben G1/8-AG

    Artikelnummer:63.017

    Anmelden um Preise zu sehen
    Loading...
    • Verschließt nicht belegte Saugöffnungen – erhält das Systemvakuum
    • Kein Leckverlust – besonders geeignet für dichte Werkstücke
    • Rückstellung des geschlossenen Ventils erfolgt durch Vakuumabschaltung
    • Vertikale Einbaulage

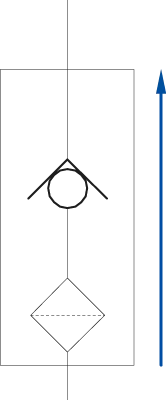

    Schaltbild

    Schaltbild

    Hinweis:

    • Diese Ventile funktionieren ausschließlich, wenn Vakuum erst eingeschaltet wird, nachdem der Sauger aufgesetzt hat
    Product Dimensional Drawing Image
    BezeichnungWert
    G1G1/8
    SW17.0
    G2G1/4
    L41.0 mm
    L110.0 mm
    L29.0 mm
    Hier finden Sie alle verfügbaren Dokumente, wie z.B Datenblätter, Zertifikate, uvm.
    DateiDateigrößeAktionen
    datasheet-bds-fipa-63-017-stroemungsventile.pdf498.13 KB Download
