    Product Image

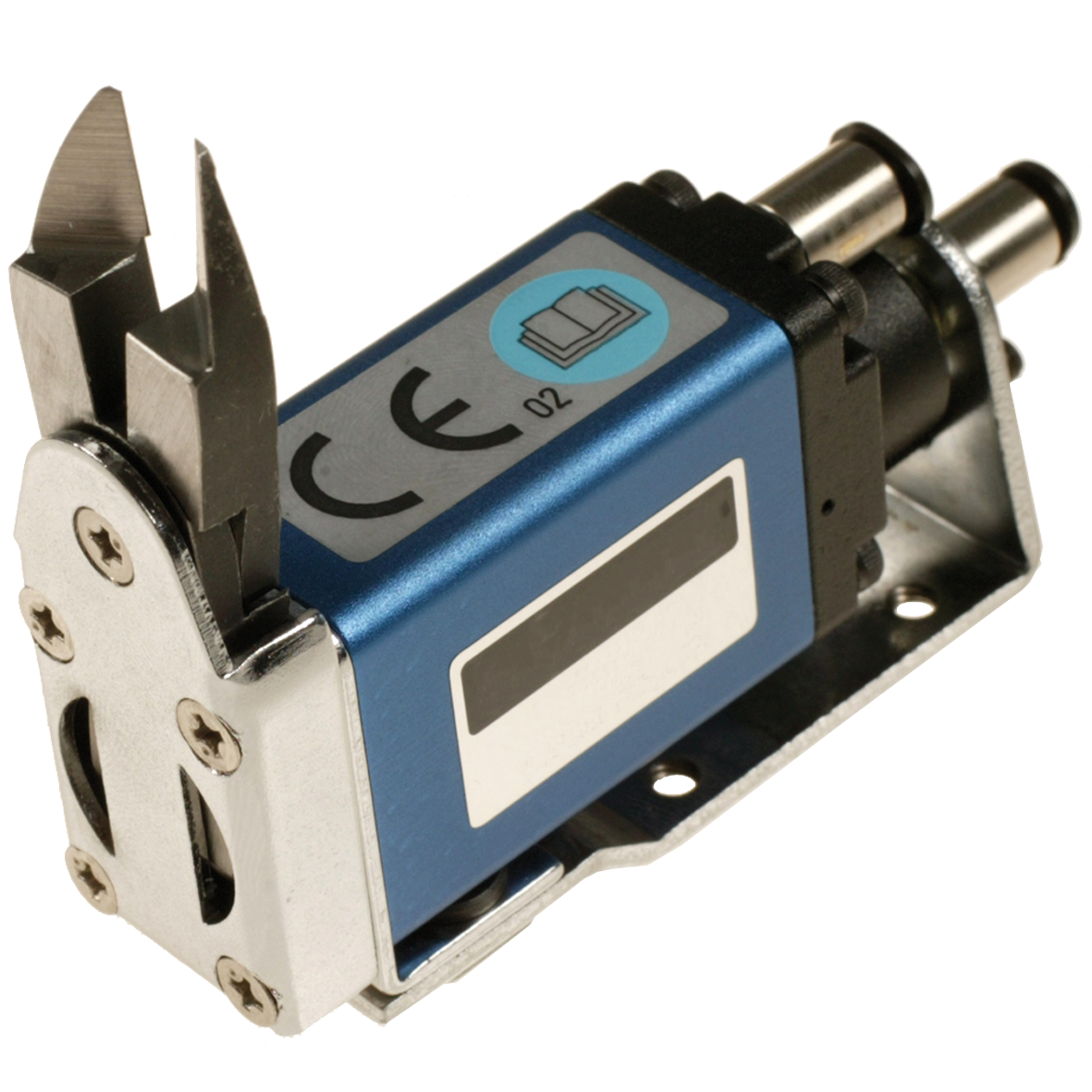

    Stationäre Schneidzange - horizontal, mit Hub ohne Schneideinsatz

    Schneidkraft 343 N Druckluftanschluss P: Ø 2,5 mm Max. Hub 3 mm Betriebsdruck: 4-5 bar Wirkrichtung: Schub
    • Leichte, kompakte Schneidzangen für platzsparende Aufstellung
    • Geeignet für den Einsatz in Schneidstationen und automatisierten Anlagen
    • Einfachwirkender Zangenhub mit Federrückstellung
    • Horizontale, einstellbare Hubbewegung für einen flächigen Schnitt am Werkstück
    • Druckluftanschluss wahlweise über Schlauchnippel oder Schnellsteckkupplung
    • Version (-R): Schubausführung
    • Alle weiteren Versionen: Zugausführung
    • Maximale Schneidenöffnung und Zangenhöhe "L" gültig für Schneideinsätze mit Index "AJ" bzw. "RAJ"
    • Schneideinsätze nicht im Lieferumfang enthalten, bitte separat bestellen
    Product Dimensional Drawing Image
    BezeichnungWert
    HM4
    B23.0 mm
    A75.9 mm
    C48.0 mm
    F25.0 mm
    D8.6 mm
    E41.0 mm
    G15.0 mm
    K22.0 mm
    Hier finden Sie alle verfügbaren Dokumente, wie z.B Datenblätter, Zertifikate, uvm.
    DateiDateigrößeAktionen
    datasheet-bds-fipa-gt-ny05-schneidzangen-stationaer.pdf621.36 KB Download
