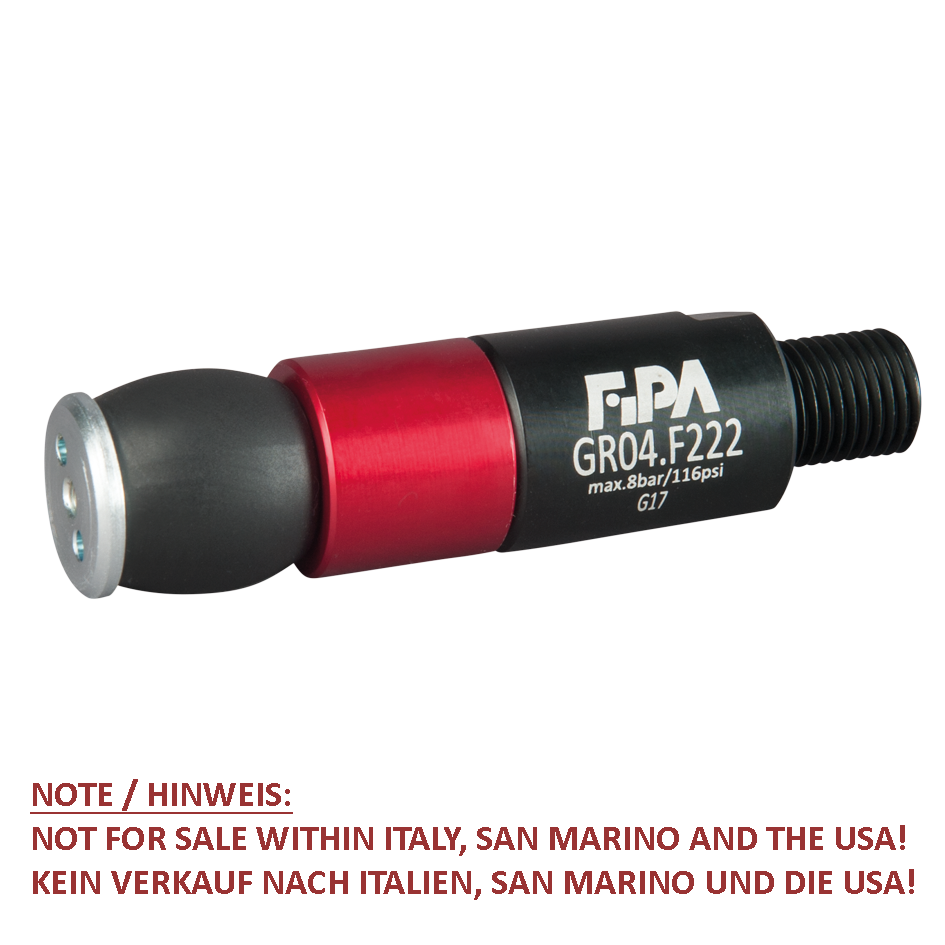

    Product Image

    Innengreifer für Teile-Ø 23,5-31 mm, Material EPDM

    mit koaxialem Luftanschluss M5-IG Anschluss M14x1,5-AG Optimaler Betriebsdruck 8 bar kein Verkauf nach Italien, San Marino und Amerika
    • Einfachwirkende Dehnungsgreifer mit hoher Haltekraft
    • Greifbalg wird über druckluftbetätigten Kolben expandiert, dadurch wird Werkstück an der Innenkontur geklemmt
    • Rückstellkraft bei Entlüftung des Greifers bringt Kolben und Balg in Ausgangslage, Werkstück wird abgelegt
    • Kolbenbewegung an Lage des Greifobjekts anpassbar
    • Regelung der Greifkraft über den Betriebsdruck
    • Robustes Gehäuse aus einer hochfesten, eloxierten Aluminiumlegierung
    • Elastomerbalg aus EPDM oder Silikon
    • Einfacher und zerstörungsfreier Balgwechsel
    • Kolbenbewegung an Lage des Greifobjekts anpassbar, Balg wird nicht aufgeblasen, dadurch keine Gefahr des Berstens

    Abwärtsbewegung des Kolbens (Werkstück wird gedrückt): Klemmung der Innengreifer an schwarzen Gehäuseteil, an optionalem Verlängerungsrohr sowie bei Befestigung über Gewinde

    Aufwärtsbewegung des Kolbens (Werkstück wird gezogen): Klemmung am roten Gehäuseteil


    HINWEIS: Kein Verkauf nach Italien, San Marino oder Amerika

    Product Dimensional Drawing Image
    BezeichnungWert
    Ø D23.0 mm
    G1M14x1.5
    Ø B31.0 mm
    C93.0 mm
    GM5
    F9.0 mm
    Ø A23.5 mm
    E21.0 mm
    J32.0 mm
    I20.0 mm
    K17.0 mm
    Hier finden Sie alle verfügbaren Dokumente, wie z.B Datenblätter, Zertifikate, uvm.
    DateiDateigrößeAktionen
    datasheet-bds-fipa-gr04-f208-innengreifer.pdf1.63 MB Download
    Innengreifer-Übersicht_de.pdf837.09 KB Download
    Hier finden Sie alle verfügbaren CAD-Dateien zum Herunterladen.

    Anmelden um CAD-Dateien herunterzuladen

    CAD-Dateien werden nur registrierten Benutzern zur Verfügung gestellt. Bitte melden Sie sich mit Ihrem bestehenden FIPA-Kundenkonto an oder erstellen Sie ein neues Kundenkonto.
