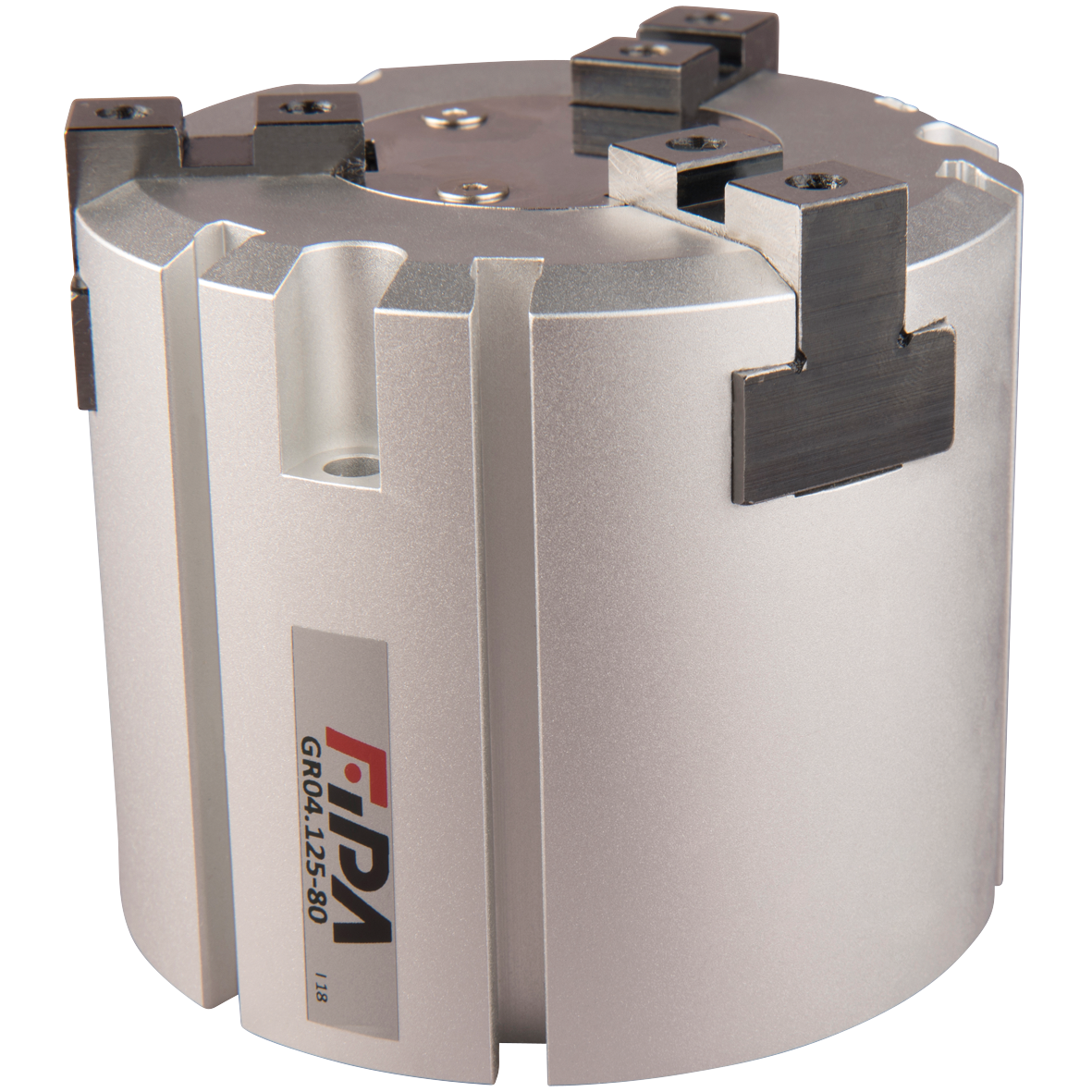

    Product Image

    3-Finger Parallelgreifer, Kolben-Ø 80 mm, Gesamthub 20 mm

    Öffnungskraft bei 6 bar 655 N Gesamthub 20 mm Arbeitsdruck 1 - 6 bar Luftanschluss Rc1/8-IG Doppeltwirkend Greifbacke geöffnet 63,5 mm Greifbacke geschlossen 53,5 mm
    • Greifer mit hoher Greifkraft
    • Kompakte, flache Bauform
    • Doppeltwirkend für Innen- und Außengreifen sowie kurze Taktzeiten, je ein Druckluftanschluss für Öffnen und Schließen
    • Adaptierung von kundenspezifischen Greifbacken
    • Gehäuse aus hochfester Aluminiumlegierung, Backen aus Stahl
    • Optionale Erfassung der Kolbenstellung
    • Medium: gefilterte und geölte/ungeölte Luft
    • PNP- und NPN-Sensoren:
      - C-Nut (gerade) für Sensoren: GR04.198, GR04.198/NPN
      - C-Nut (Winkel 90°) für Sensoren: GR04.202P, GR04.202N
      - C-Nut (gerade kurze Bauform) für Sensoren: GR04.280P, GR04.280N
    Product Dimensional Drawing Image
    BezeichnungWert
    H28.0 mm
    B82.0 mm
    C77.0 mm
    F13.5 mm
    G40.5 mm
    Ø A106.0 mm
    RM6x1x12
    I14.0 mm
    K20.0 mm
    EG1/8
    L geöffnet63.3 mm
    L geschlossen53.3 mm
    M32.0 mm
    N geöffnet37.3 mm
    N geschlossen27.3 mm
    OM6x1x12
    Ø P5x5
    Ø Q95.0 mm
    Ø W6.5 mm
    Hier finden Sie alle verfügbaren Dokumente, wie z.B Datenblätter, Zertifikate, uvm.
    DateiDateigrößeAktionen
    datasheet-bds-fipa-gr04-125-3-finger-greifer.pdf1.11 MB Download
    Hier finden Sie alle verfügbaren CAD-Dateien zum Herunterladen.

    Anmelden um CAD-Dateien herunterzuladen

    CAD-Dateien werden nur registrierten Benutzern zur Verfügung gestellt. Bitte melden Sie sich mit Ihrem bestehenden FIPA-Kundenkonto an oder erstellen Sie ein neues Kundenkonto.
